钢丝网骨架聚乙烯复合管产品

发布日期:2015/11/2 点击:7668

     目前,我国已开发出了三种形式的“钢骨架笼子”。一种是用高强度钢丝通过左右旋缠绕胶粘形成的“钢丝笼子”;另一种是用低碳钢带冲孔焊接成型的薄壁“钢孔骨架”;第三种是用低碳钢丝缠绕焊接成网状的“钢丝笼子”。“钢骨架”都被包覆在挤出的内外层塑料(PE)之间。不同结构形式的钢骨架复合管,各有其独特的制造工艺。共同的优点是提高了钢-塑界面的结合力,使钢-塑界面结合的牢固性有了本质的突破。
     目前,国内三种不同结构形式的钢骨架复合管(即:⑴钢丝缠绕网骨架复合管;⑵孔网钢带复合管;⑶钢丝焊接网复合管),因其钢柔性能兼备的特点,在城镇燃气、给水管网上得到了较好的应用。

1.1钢丝网骨架聚乙烯复合管(PSP管现英文缩写改为SRTP)结构特点




(2)工艺特点
从上述工艺流程图中可知,本管材生产具有如下独特的先进工艺特点:
①采用独有的分层制造、多次加热、多次复合、多次真空的制造工艺,有效地保证了各层复合的可靠性和均匀性,保证了各层厚度的可控性和均匀性。此工艺生产的管材的园度优于国家纯塑料管材标准的要求。

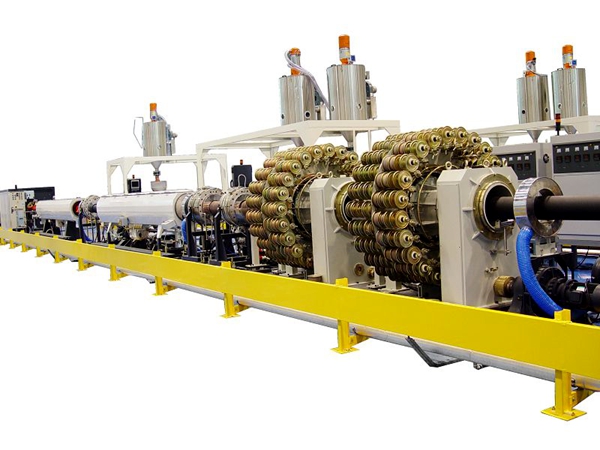

②工艺过程主要特点是:先做芯管,继而缠绕一层过塑钢丝,加热后再缠绕一层裸钢丝,再次加热使芯管与钢丝达到一定温度后进入中间胶层,最后复合外层PE,经冷却、印字、切割即得成品。完成此工艺的核心技术是独特的缠绕机组,该机组已申请多项知识产权保护。此外,还具有独特的模具设计。钢丝缠绕管的优异性能,是由其独特的工艺与设备铸成的。此工艺的研制成功,再一次说明了“领先的品质,源于制造手段的先进。”的道理。
(3)钢丝网骨架塑料复合管公称尺寸及公称压力
SRTP复合管的规格尺寸及偏差、公称压力见行业标准CJ/T189-2007。
2.钢丝网骨架聚乙烯复合管(SRTP)特性
2.1力学特性
钢丝网骨架聚乙烯复合管钢柔特性兼备。一般来说,其力学特性一般比纯PE管强;其化学、电气特性,凡是纯PE管具有的,钢丝网复合管都具备。
2.2理化特性
①耐腐蚀性能
钢丝网PE复合管的内外层为PE,中间的钢丝过塑了胶层,且密封在中间,两端口有PE密封圈封牢。所以耐腐蚀性能完全与PE的抗蚀性能一致。
②耐老化性能
PE加入2-2.5%的炭黑,可有效抗老化。凡塑料都存在一个老化问题。但理论和实践都已说明:只要PE的原材料符合标准,埋地用钢骨架PE复合管承诺的50年使用寿命是有保证的。
④耐磨损性能
PE的耐磨性能是钢的54倍。其耐磨损性能比铁、聚丙烯、聚氯乙烯都好。
⑦卫生性
钢丝网骨架PE复合管中的内外壁材料PE,是塑料中最无毒的环保型材料,是输送饮用水最理想的安全环保型管材。
3. SRTP复合管管道连接
3.1电热熔连接
电熔连接主要是指电熔套接和电熔鞍形连接两类。电熔套接主要是通过电熔管件实现的。电熔管件有直接(套筒)、弯头、变径、等径三通、异径三通等各种规格。
①电热熔连接原理
电热熔连接的原理是将电能转化为热能时,将管材及管件融为一体从而达到连接的目的。电阻丝预埋在管件的内表面上,通电加热时,热能将管件的内表面和与之承插的管材外表面融合成一整体。
②电熔焊接参数
焊接参数是指电压(V)、电流(A)、时间(S)三要素。管件出厂时,一般都附有焊接参数以供参考。不过,现场施工时,应因气候、地区的不同,对焊接参数进行调整。应严格控制管材与管件连接界面的间隙(≤1.5mm)。因此,连接前应对管材、管件进行选配。
③焊接工具
电熔连接的主要工具是专用直流焊机。公司设有工程技术部,可对外负责施工或对建设单位进行技术培训,并提供专用焊机等施工设备。
3.2钢塑过渡连接
当SRTP复合管需与其它材质如金属材质的管材及金属阀门、流量表、压力表等管路附件相连时,一般采用钢塑过渡连接方法。
①法兰管件
现有专用的法兰管件,一头与SRTP复合管电焊连接,另一头带法兰头,加上另配的金属活套法兰(由公司提供),可与钢管或阀门等金属附件相连。连接时,还需密封圈、垫圈、垫片等附件,通过螺栓、螺母紧固相连。
②钢塑过渡接头连接
现有钢塑转换管件,也可预制钢塑过渡法兰或预制钢塑管连接过渡件。钢塑过渡接头的塑料端与SRTP复合管仍采用电熔连接;另一端为钢管端与金属管道的连接,可采用法兰连接或焊接连接。
4. SRTP复合管应用特点
4.1 SRTP复合管应用领域及应用特点
SRTP复合管的应用领域和范围与它本身具有的特性有关。SRTP管的结构特点是:管材内外层为纯PE,中间层为塗覆了胶的高强度钢丝。因此,该管柔、刚特性兼备。凡纯PE管具有的特性,SRTP管均具备;凡能用纯PE管输送的介质,也能用SRTP管输送;凡纯PE管能耐的腐蚀介质但工程压力达不到时,而SRTP管却可胜任。在某种意义上说,SRTP复合管是提高了公称压力的纯PE管。SRTP复合管是比纯PE管更高级的新型管材,它优异的综合性能,是纯PE管无法比拟的。
SRTP复合管可用在市政工程(燃气、给排水)和建筑、石油、化工、电力、制药、冶金矿山等工业领域及农业灌溉方面。
4.2 SRTP复合管应用特点
作为新型高科技环保管材,SRTP管在使用中具有如下特点:
①管材内外两面防腐,可耐大部分酸、碱、盐化学腐蚀性物质,耐腐蚀性介质范围广泛;
②无毒、安全卫生,是理想的环保型给排水、燃气管材;
③密封性好。电热熔连接法使管材与管件熔为一体,确保接头不渗漏;
④水力特性好。由于PE内壁光滑不结垢,输送阻力小,输送能力可比钢管等传统管道提高20-30%;
⑤对地下运动和端载荷的有效抵抗能力强,安装时一般不必进行费用昂貴的锚定;
⑥有良好的快速裂纹扩展(RCP)和慢速裂纹增长(SCG)传递抵抗能力;
⑦有良好的尺寸稳定性和耐冲击性;
⑧柔韧性好,可抗地震;
⑨质量轻,铺设安装方便。埋地安装时,可有效承受由于沉降、滑移、车辆等造成的突发性冲击载荷,不需做混凝土管道基础,施工快捷,节省安装费用;
⑩使用寿命长,安全使用寿命为50年。
5. SRTP管在供(给)水管道上的应用
5.1供水管网的管材概述
我国供水管网的管材现主要有:金属管材、非金属管材两大类。
金属管材包括:
(1)钢管(SP)。钢管分为钢板直缝焊管与钢板螺旋焊管、无缝钢管、不锈钢管、镀锌钢管与钢塑复合管。
(2)铸铁管(CIP)
铸铁管分为灰口铸铁管、延性铸铁管。
(3)有色金属管
非金属管材包括:
(1)水泥压力管
水泥压力管包括自应力管、预应力管。预应力管又分为管芯缠绕预应力管、振动挤压预应力管、钢筒预应力管,预应力管适用于大中口径管道。
(2)塑料管
A.热塑性塑料管
包括硬聚氯乙烯管(UPVC)、高密度聚乙烯管(HDPE)及其钢骨架复合管、聚乙烯夹铝复合管(HAH)、交联聚乙烯管(PEX)、聚丙烯管(PP)、聚丁烯管(PB)、尼龙管(PA 适用于小口径管道)、丙烯腈-丁二烯-苯乙烯三元共聚物为基材的工程塑料管(ABS)。
B.热固性塑料管
GRP管又称玻璃纤维增强树脂塑料管或玻璃钢管。
5.2给水管网用材的政策导向
国外从上世纪六十年代就逐渐淘汰了普通灰口铸铁管,采用铸墨铸铁管。国内直至近十年来,球墨铸铁管才有了一定的发展。铸铁管的缺点是性脆,抗拉强度及抗冲击能力低,受地面沉降影响易断裂或接口渗漏,使用寿命不长,水质也不佳。现在,世界上许多国家不仅追求管材的经久耐用,而且讲究管材的供水水质,人们“关爱生命,饮水卫生”的呼声越来越高。国外从五十年代开始,采用塑料管代替钢管或铸铁管用于给、排水管。我国直至1996年1月,才由建设部城市建设司和科学技术司提出了城市自来水管网的Φ100-Φ400mm管道采用塑料管的试点问题。至2010年城市给水管系统,塑料管使用率要达到85%,基本淘汰混凝土管、钢筋水泥管及铸铁管”。
5.3 SRTP管在供水管道上应用的优势
国内外最早用于给水管的塑料管是硬聚氯乙烯管(PVC-U),缺点是脆性。聚氯乙烯管在加工过程中使用的稳定剂中的铅是一种累积性的有害重金属,残留的氯乙烯单体(VCM)更是致癌物质,有被其它材料取代的迹象。新型的环保管材被公认是聚乙烯管及其复合管。聚乙烯材质无毒,不腐蚀,不结垢,水质优良,清洁卫生,不滋生细菌。此外,还有良好的耐水锤压力的能力,有对地下运动和端载荷的有效抵抗能力,表面光滑有着比钢管更好的输送能力,诸多优点使它被公认为是21世纪城市给水的优秀管材。
但纯聚乙烯(PE)管刚度小,公称压力亦小。此外,管径越大,壁厚越厚,成本很高,缺乏市场竞争力。SRTP复合管更是钢骨架复合管中的佼佼者,它囊括了聚乙烯管的一切优点和特性,又克服了聚乙烯管的弱点和短处。钢柔特性兼备的SRTP复合管价格适中,是给水管网的理想管材。

     综上所述:SRTP管它刚柔特性兼备,具有良好的抗蠕变性能,较好的耐化学腐蚀性能。连接可靠方便,无渗漏;管内壁光滑,不结垢,水力特性好;卫生无毒,供水水质好;对管沟基础要求不高,施工安装简便,综合造价较低,是城市供水管网的理想管材。
